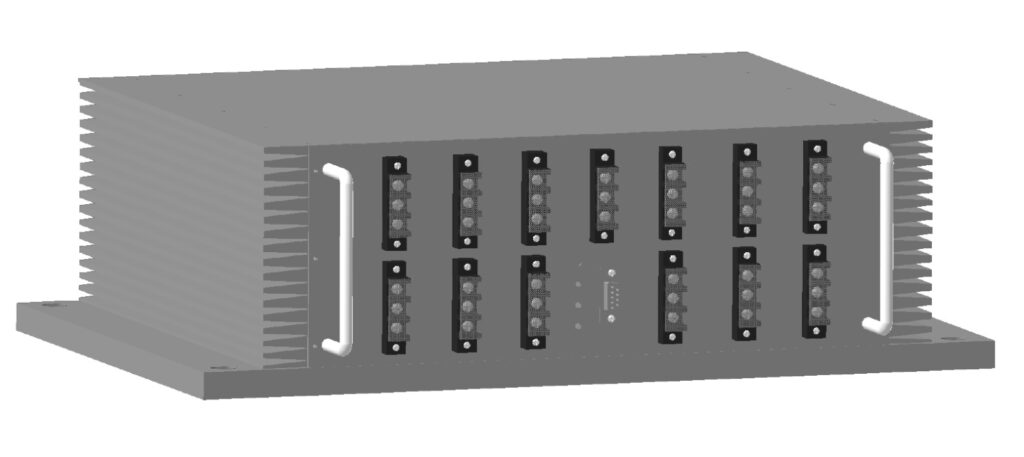

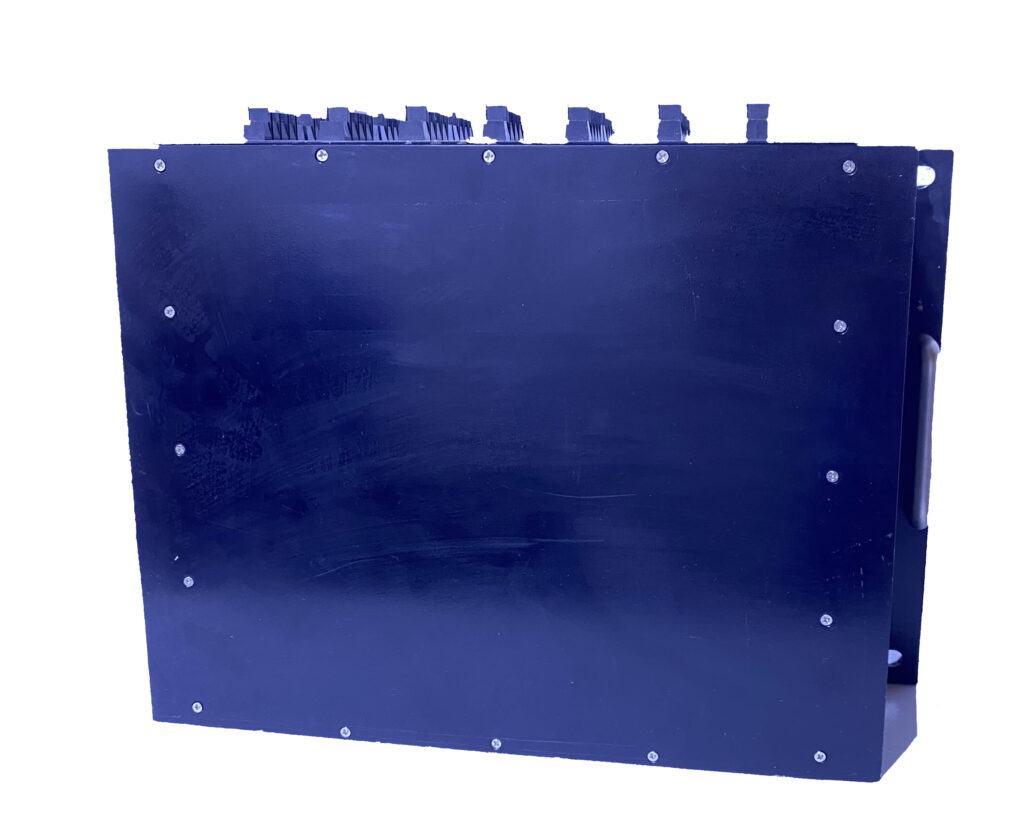

MCC-4C
Назначение
Многоканальный конвертер напряжения MCC-4C предназначен для
преобразования (понижения) напряжения источников постоянного(110DC) и
переменного(220AC) напряжений в постоянное стабилизированное напряжение 4 каналов
по: 1-ый канал 24В-2.5A, 2-ой канал 12В-4.5A, 3-ий канал 24В-17.5A и 4-ый канал 24В17.5A.
Конвертер может быть использован для питания любых видов нагрузок, не
превышающих номинальных мощностей по каждому каналу. Конвертер предназначен для
работы на транспортных средствах.
Отличительные особенности
· Микропроцессорное управление и автоматическая самодиагностика.
· Конвертер имеет цифровое управление и дистанционный контроль,
изолированный порт RS-485, поддержка TCMS, MVB и WEB мониторинг при
использовании внешнего адаптера.
· Электронная защита от перегрузок, недопустимых изменений напряжения
· Низкий уровень электромагнитных помех с быстрозатухающим спектром.
· Малое тепловыделение.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | MCC-4C |
|---|---|
| Номинальное входное напряжение DC, В | 110 |
| Номинальное входное напряжение AC, В | 220 |
| Частота входного переменного тока | 50 Hz |
| Рабочий диапазон входного напряжения DC, В | 65…150 |
| Рабочий диапазон входного напряжения AC, В | 170…265 |
| Номинальное выходное напряжение канала CH1, В | 24 |
| Номинальное выходное напряжение канала CH2, В | 12 |
| Номинальное выходное напряжение канала CH3, В | 24 |
| Номинальное выходное напряжение канала CH4, В | 24 |
| Допустимое отклонение выходного напряжения, В (%) | ±3% |
| Номинальный выходной ток канала CH1 24В, А | 2.5 |
| Номинальный выходной ток канала CH2 12В, А | 4.5 |
| Номинальный выходной ток канала CH3 24В, А | 17.5 |
| Номинальный выходной ток канала CH4 24В, А | 17.5 |
| Долговременная выходная мощность канала CH1 24В, Вт | 68 |
| Долговременная выходная мощность канала CH2 12В, Вт | 62 |
| Долговременная выходная мощность канала CH3 24В, Вт | 415 |
| Долговременная выходная мощность канала CH4 24В, Вт | 415 |
| Максимальная выходная мощность канала CH1 24В, Вт | 80 |
| Максимальная выходная мощность канала CH2 12В, Вт | 70 |
| Максимальная выходная мощность канала CH3 24В, Вт | 440 |
| Максимальная выходная мощность канала CH4 24В, Вт | 440 |
| Коэффициент полезного действия, % | не менее 90 |
| Цифровая шина передачи данных | RS485 |
| Поддерживаемые протоколы | TCMS, MVB |
| Температура автоматического отключения при перегреве ºC | 75 |
| Диапазон рабочих температур, ºC | –10… +50 |
| Гальваническая развязка, В | 1500 |
| – защита от КЗ на выходе | + |
| – защита от перегрузки на выходе | + |
| – светодиодный индикатор | + |
| – тепловая защита | + |
| – предохранитель на входе | + |
| Габаритные размеры, мм | 306,9×450×142 |
| Масса, не более, кг | 10,5кг |
